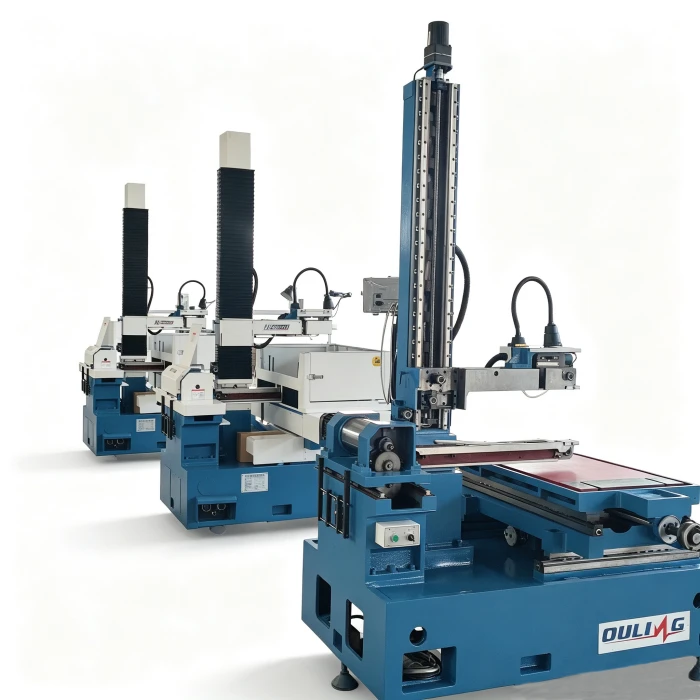

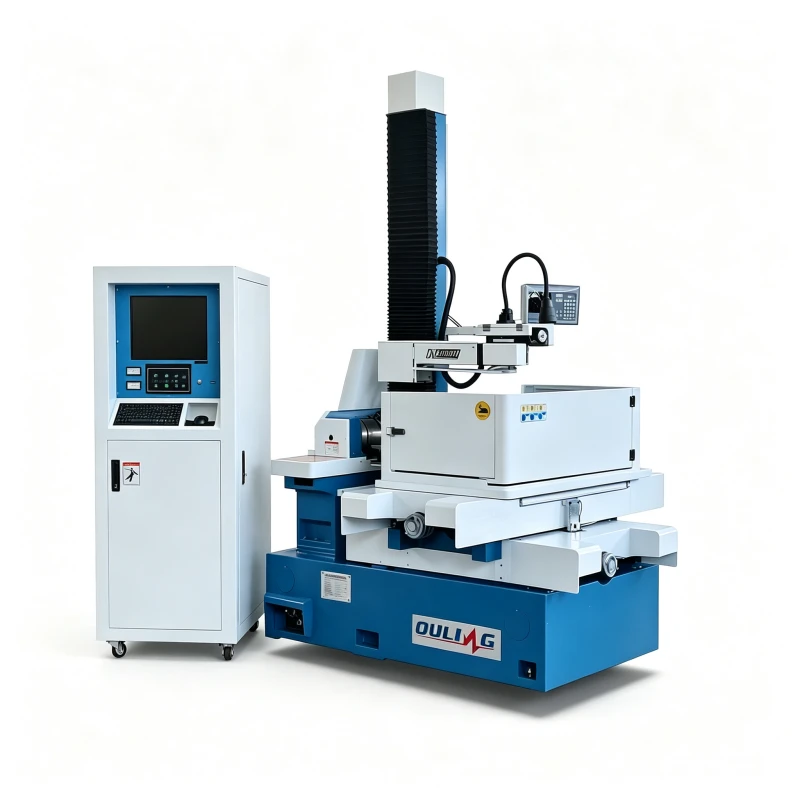

OL5580FS Single Cutting Wire Cut EDM

A szálláslekérdezés elküldése

Az OL5580FS Single Cutting Wire Cut EDM-et közepes és nagy vezetőképes munkadarabokhoz tervezték, amelyek jobb vágási pontosságot és nagyobb megmunkálási tartományt igényelnek. 700 × 1040 mm-es munkaasztallal, 550 × 800 mm-es X/Y-úttal, 60 × 60 mm-es U/V-úttal rendelkezik, és legfeljebb 550 mm vastag és 800 kg tömegű munkadarabokat támogat. ±0,02 mm-es pozicionálási pontosságával, ±0,004 mm-es ismétlési pozicionálási pontosságával és 2,0 μm-es optimális felületi érdességével az OL5580FS alkalmas precíziós formákhoz, szerszámokhoz és igényes huzal-szikraforgácsolási alkalmazásokhoz.

Mechanikai specifikáció	OL5580FS
Munkaasztal mérete	700*1040mm
X/Y tengely mozgása	550*800mm
U/V tengely mozgása	60*60mm
Z tengely mozgása	500mm
Max. munkadarab vastagság	550mm
Max. munkadarab súlya	800kg
A gép testtömege	2100kg
A gép karosszériájának alapterülete	1950×1550×2200 mm
Műszaki paraméter
Max. kúpos szög/vastagság	±6 fok / ±15 fok /±30 fok /80mm
Max. megmunkálási sebesség	150mm²/perc
Max. huzalelőtolási sebesség	1-11,4 m/s (frekvencia állítható)
Pozícionálási pontosság	±0,02 mm
Ismételt helymeghatározási pontosság	±0,004 mm
Optimális megmunkálási pontosság	±0,006 mm
Optimális felületi érdesség	2.0μm
Molibdén huzal átmérője	0,10-0,25 mm
Tápegység	3 fázis/380V/50Hz
Energiafogyasztás	3kVA
Szabványos konfiguráció
Tengelykapcsolás	XYUV tengely egyidejű
Vezetősín típus	V-alakú edzett sín
XY tengelyes hajtásmód	Léptetőmotor
Központi kenőrendszer	kézi / automata
Dielektromos tartály kapacitása	40 L

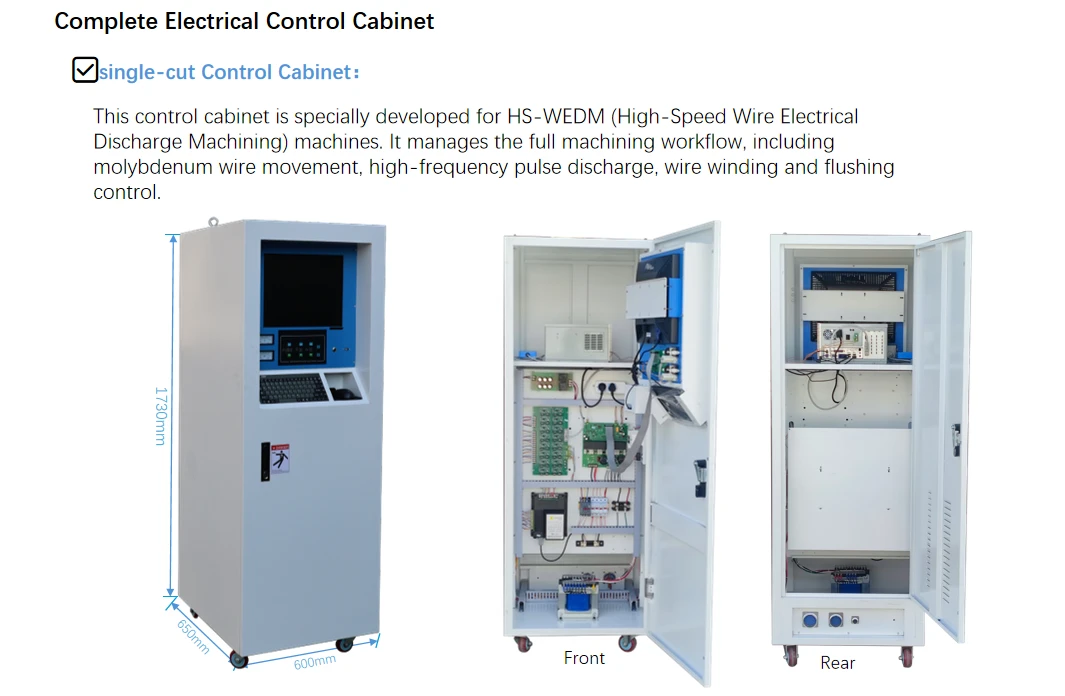

Vezérlő	Függőleges kapcsolószekrény
Szoftver platform	Windows XP
Irányító rendszer	Auto-cut/Win-cut/X8/HL
Nyelvi kijelző	kínai/angol/orosz
Monitor	17" LCD
Digitális kijelző	XY tengely DRO (5 μm)
CNC utasítás	Szabványos ISO kód
Sebességváltó típusa	USB/LAN
